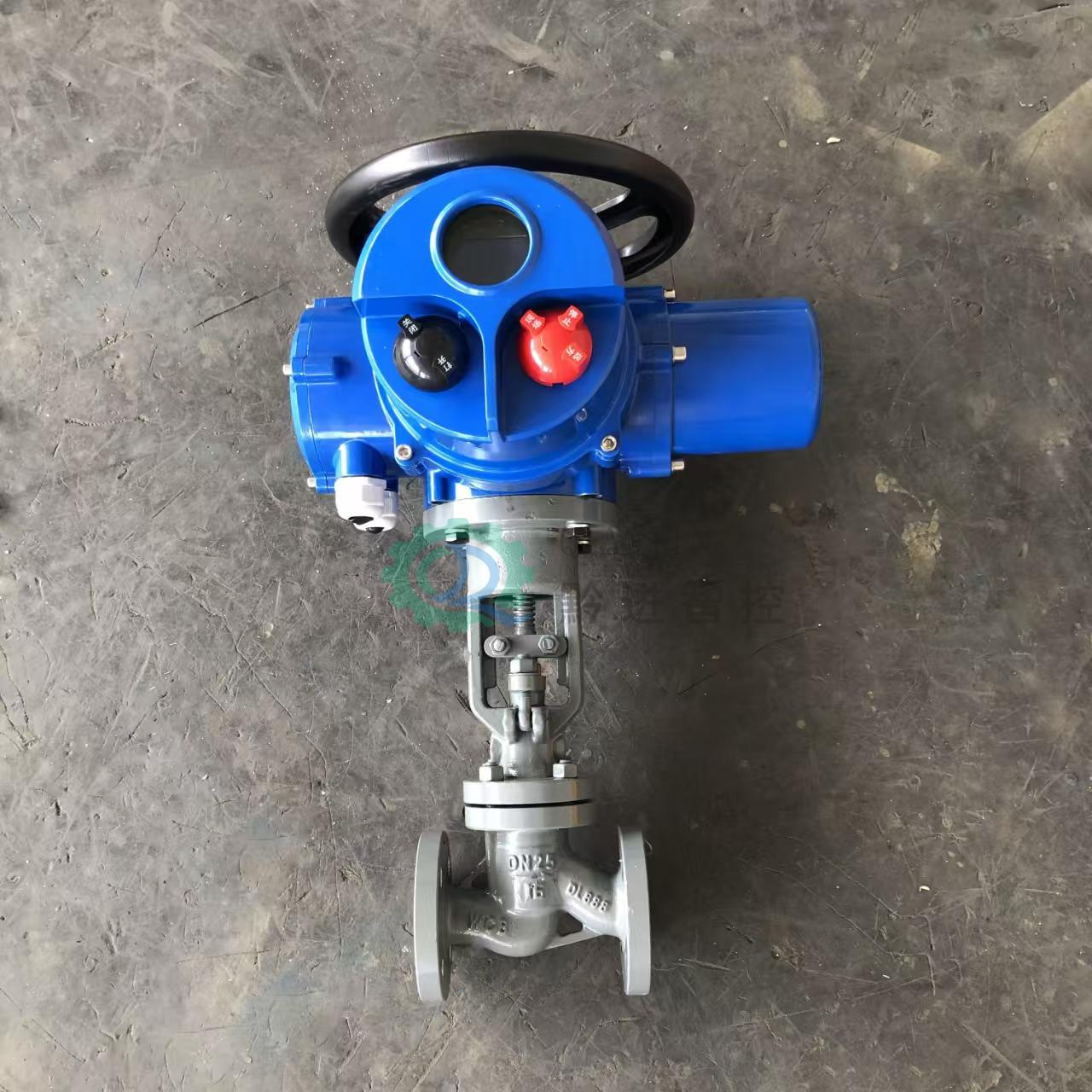

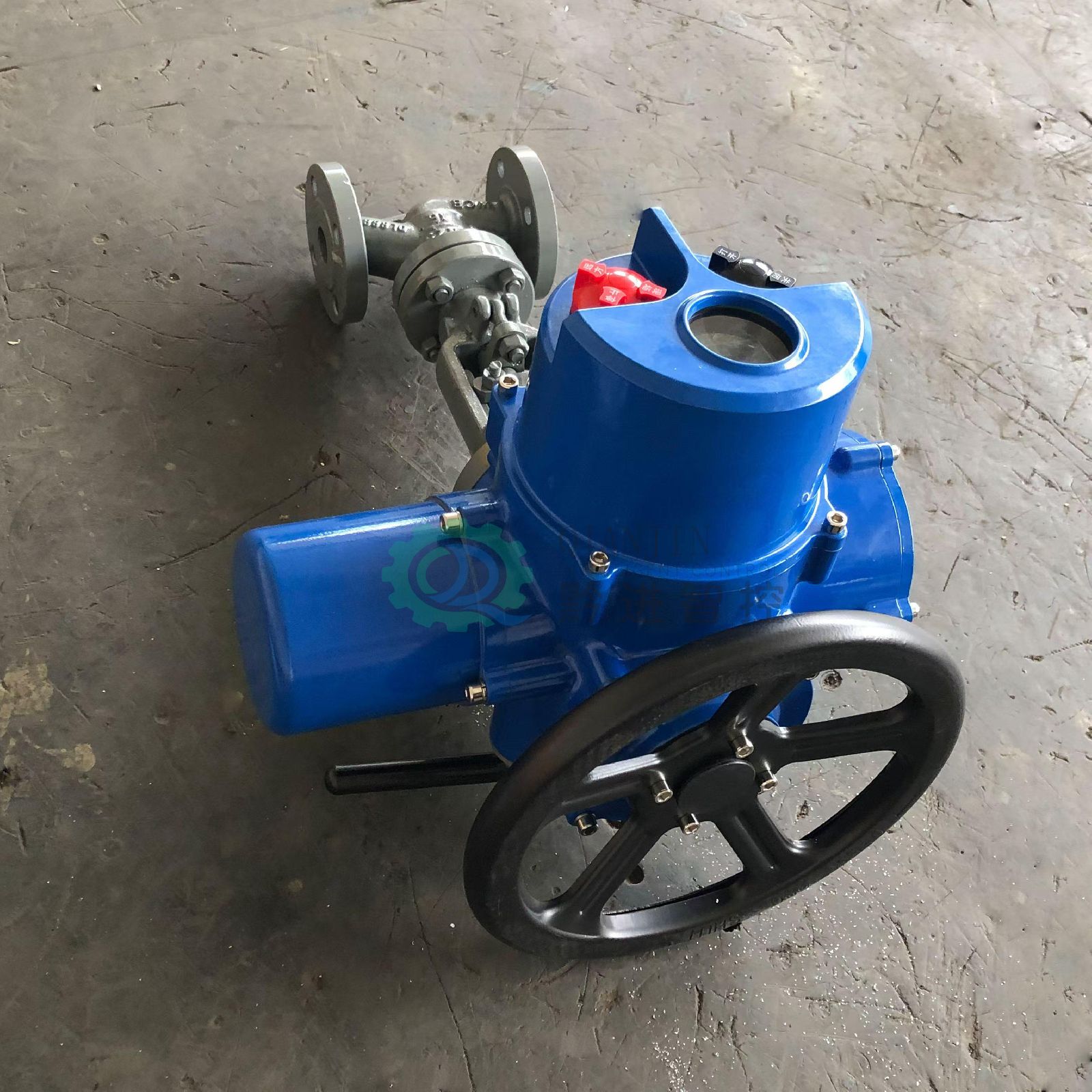

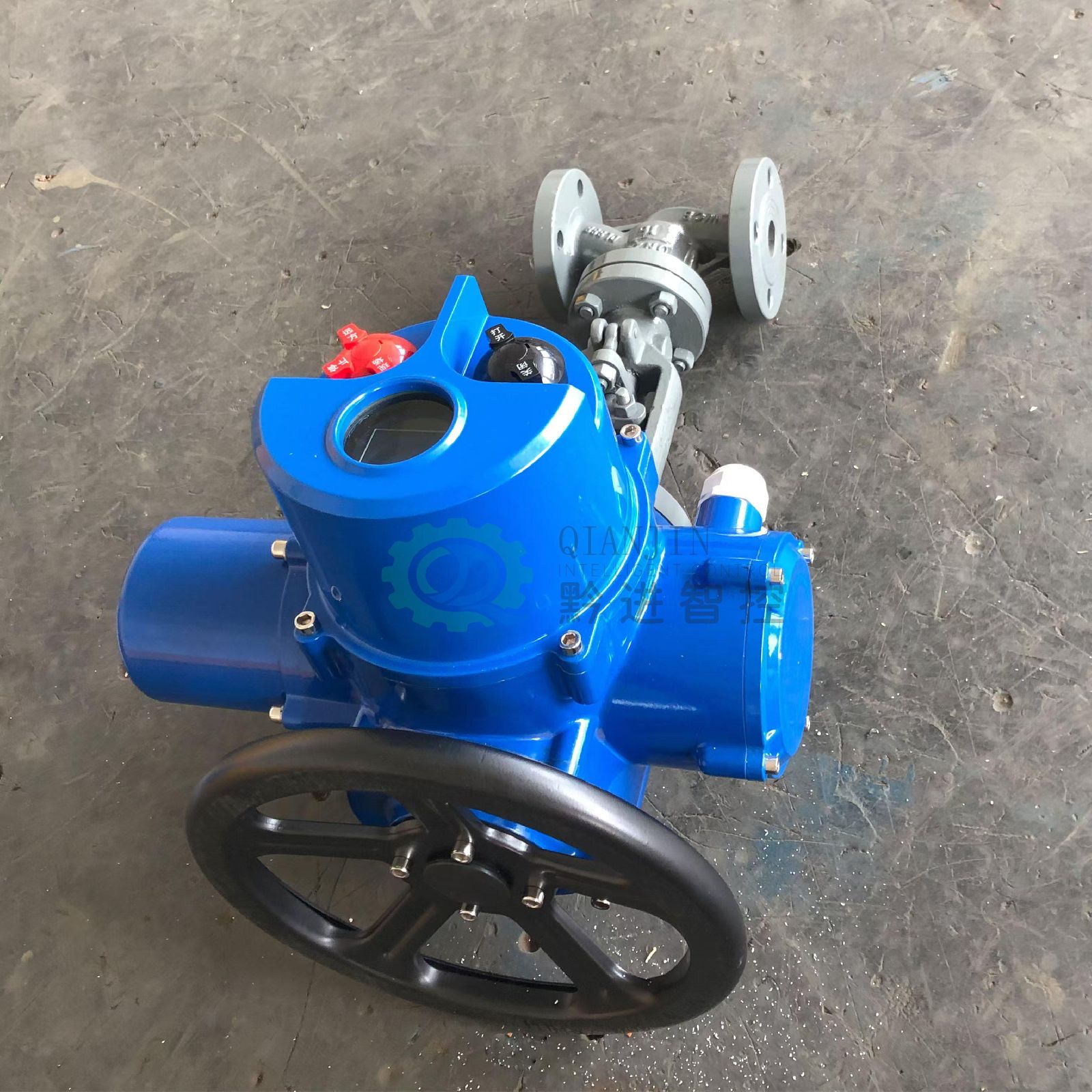

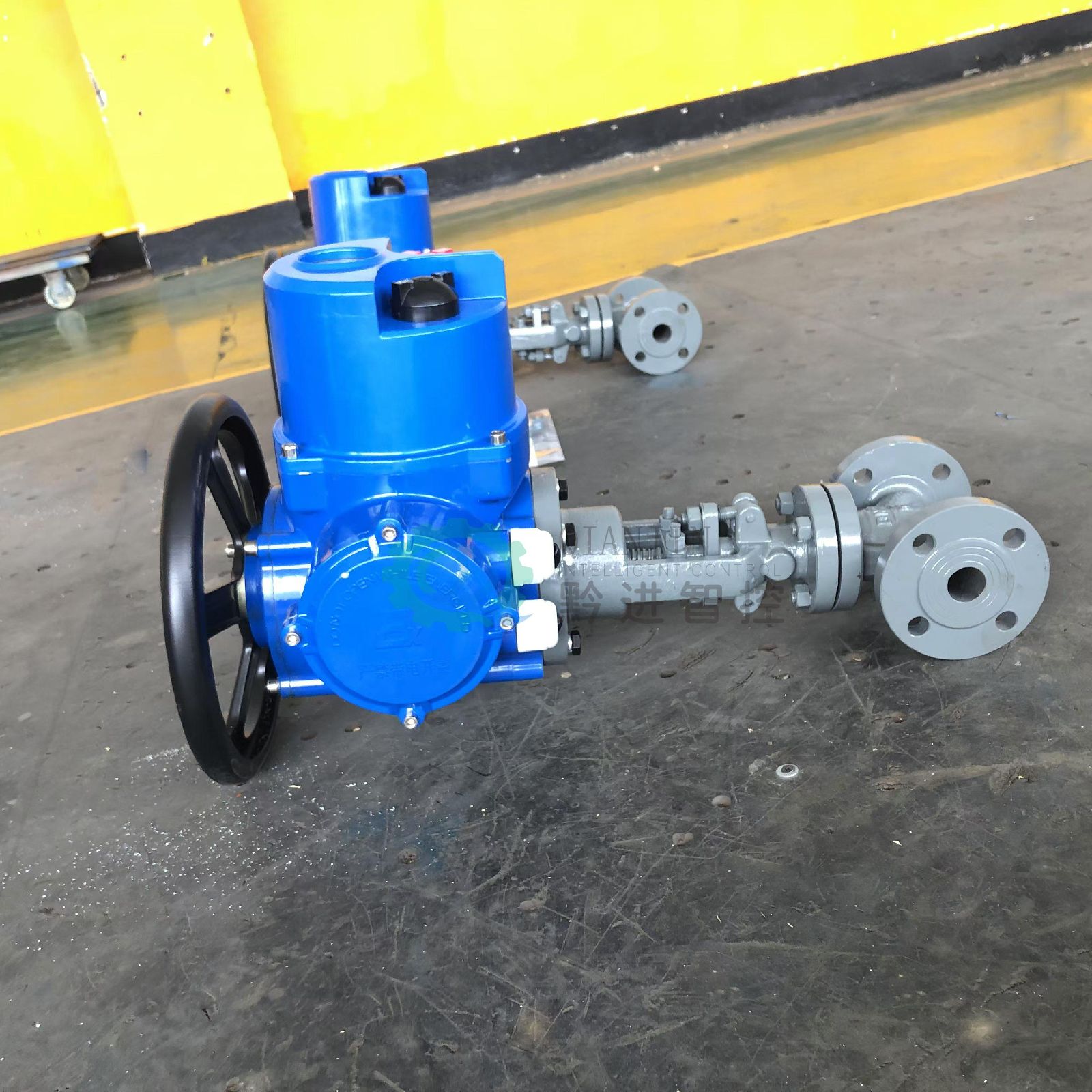

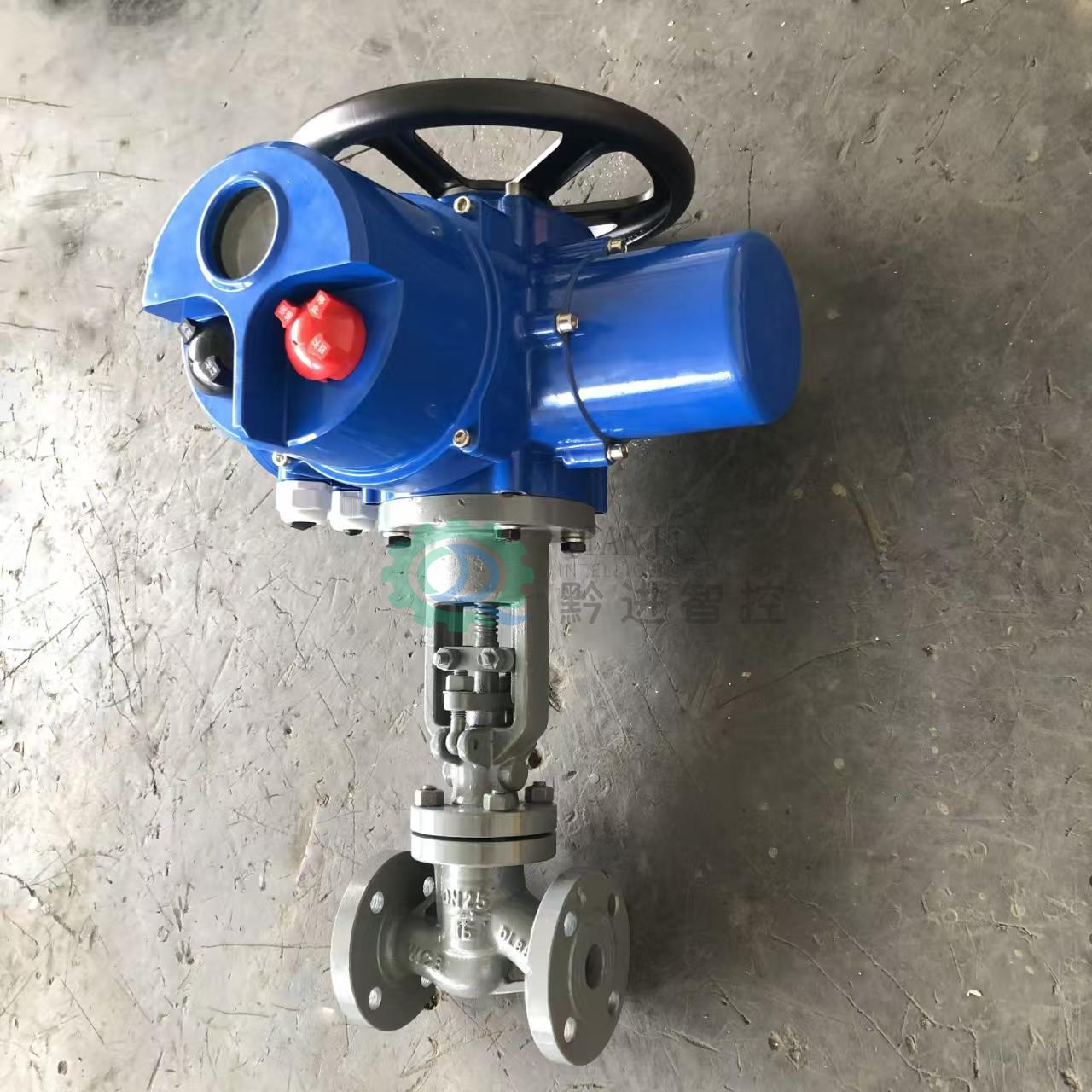

黔进智控醇基燃料储配站 防爆电动截止阀 J941H-16C DN100

### **电动截止阀简介**
电动截止阀（Electric Globe Valve）是一种通过电动执行机构驱动的截止阀，主要用于**精确控制或切断**管道中的流体（液体、气体、蒸汽等）。其核心特点是**密封性好、调节性能优异**，适用于中高压、高温或腐蚀性介质工况。


## **1. 基本结构与工作原理**
### **（1）主要结构**
- **阀体**：通常为 **“Z”形** 或 **角式** 流道，降低流阻（标准截止阀流阻较大）。
- **阀瓣（阀芯）**：
  - **平面密封**：适用于一般工况（软密封/金属密封）。
  - **锥形密封**：适用于高压、高密封要求（如电站蒸汽系统）。
- **阀杆**：升降式设计，通过电动执行机构带动阀瓣上下运动，实现开关或调节。
- **连接方式**：法兰、焊接（BW/SW）、螺纹等。
- **电动执行器**：
  - **开关型**（ON/OFF）
  - **调节型**（可接收4-20mA信号，实现流量精确控制）

### **（2）工作原理**
电动执行器接收控制信号（如DCS指令），驱动阀杆升降，使阀瓣与阀座接触（关闭）或分离（开启），实现流体的通断或流量调节。

---

## **2. 核心特点**
| **特点**          | **说明** |
|-------------------|----------|
| **高密封性** | 阀瓣与阀座紧密贴合，泄漏等级可达 **ANSIVI级（零泄漏）** |
| **调节性能好** | 阀瓣行程与流量呈线性关系，适合精确控制 |
| **耐高压高温** | 可适用于 **PN100~PN420（Class 600~2500）**，耐温 **-196℃~+650℃** |
| **流向要求** | 通常要求 **“低进高出”**（防止阀杆受力过大） |
| **适用介质** | 水、蒸汽、油品、腐蚀性化工介质（需选合适材质） |

---

## **3. 典型应用**
- **石油化工**：高温油品、腐蚀性介质切断与调节。
- **电力行业**：锅炉给水、蒸汽系统（如主蒸汽截止阀）。
- **制药/食品**：无菌级软密封截止阀（316L+PTFE）。
- **核电**：核级电动截止阀（符合ASME III标准）。

---

## **4. 电动截止阀 vs. 电动闸阀**
| **对比项**       | **电动截止阀** | **电动闸阀** |
|------------------|--------------|--------------|
| **密封性**       | 更优（适合严苛工况） | 较好（但高压差可能微漏） |
| **流阻**         | 较大（不适合大流量） | 较小（全开时流阻低） |
| **调节性能**     | 优（可精确控制流量） | 仅适合开关（不推荐调节） |
| **维护**         | 阀座易磨损，需定期维护 | 闸板耐磨，寿命较长 |
| **安装方向**     | 有流向要求（低进高出） | 双向流动均可 |

---

## **5. 选型要点**
1. **压力温度等级**：根据工况选择材料（如WCB、CF8M、F91）。
2. **密封形式**：
   - **软密封**（PTFE）：适用于低温、洁净介质。
   - **金属密封**（Stellite堆焊）：适用于高温高压。
3. **电动执行器**：
   - 防爆要求（Exd II BT4）。
   - 是否需要调节功能（如智能型电动执行器）。
4. **标准符合性**：API 602（紧凑型截止阀）、GB/T 12235、ANSI B16.34等。

---

### **总结**
电动截止阀在**高密封要求、流量调节**的工况下优势明显，尤其适用于**蒸汽、化工、电力等关键系统**。正确选型可显著提升系统可靠性和自动化水平。
