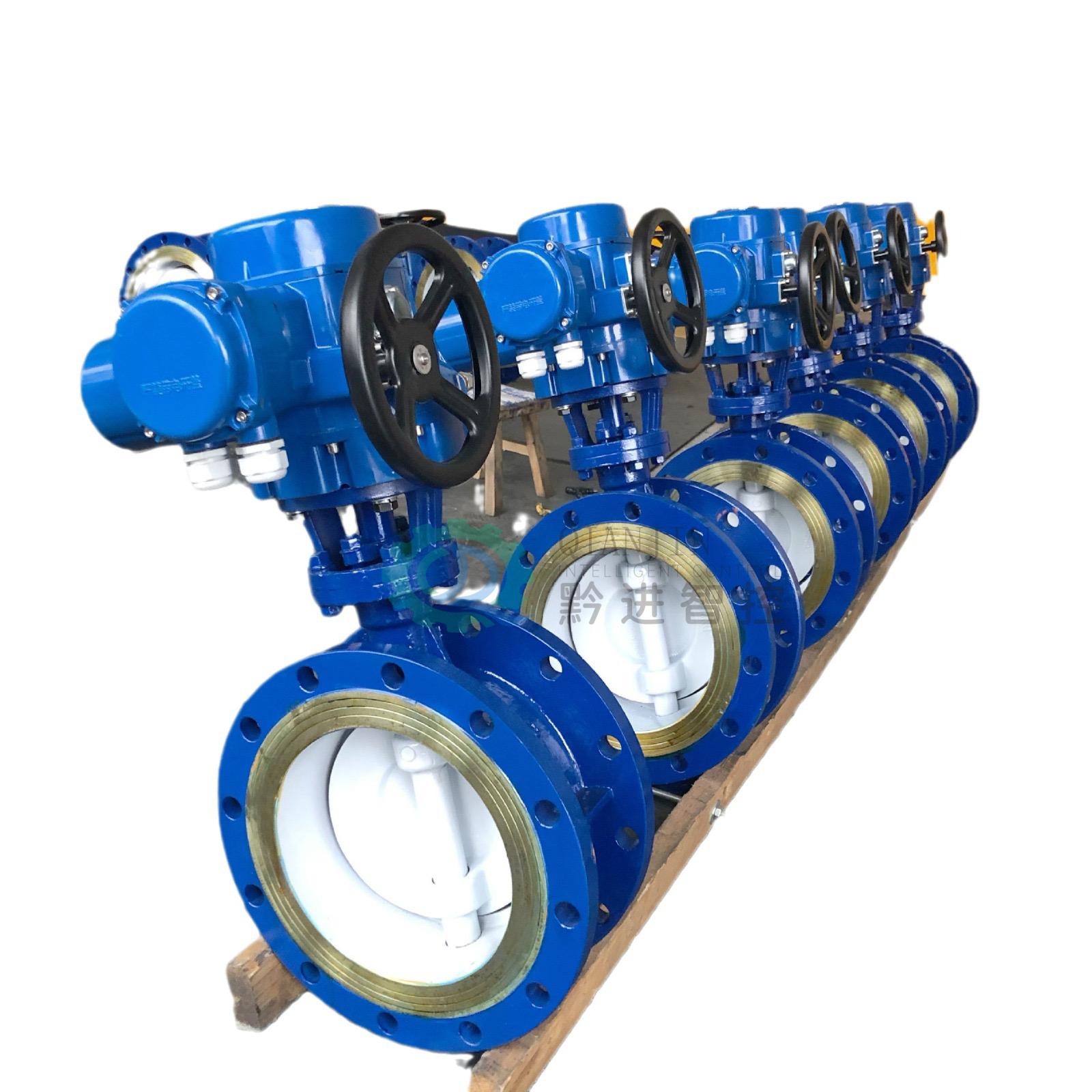

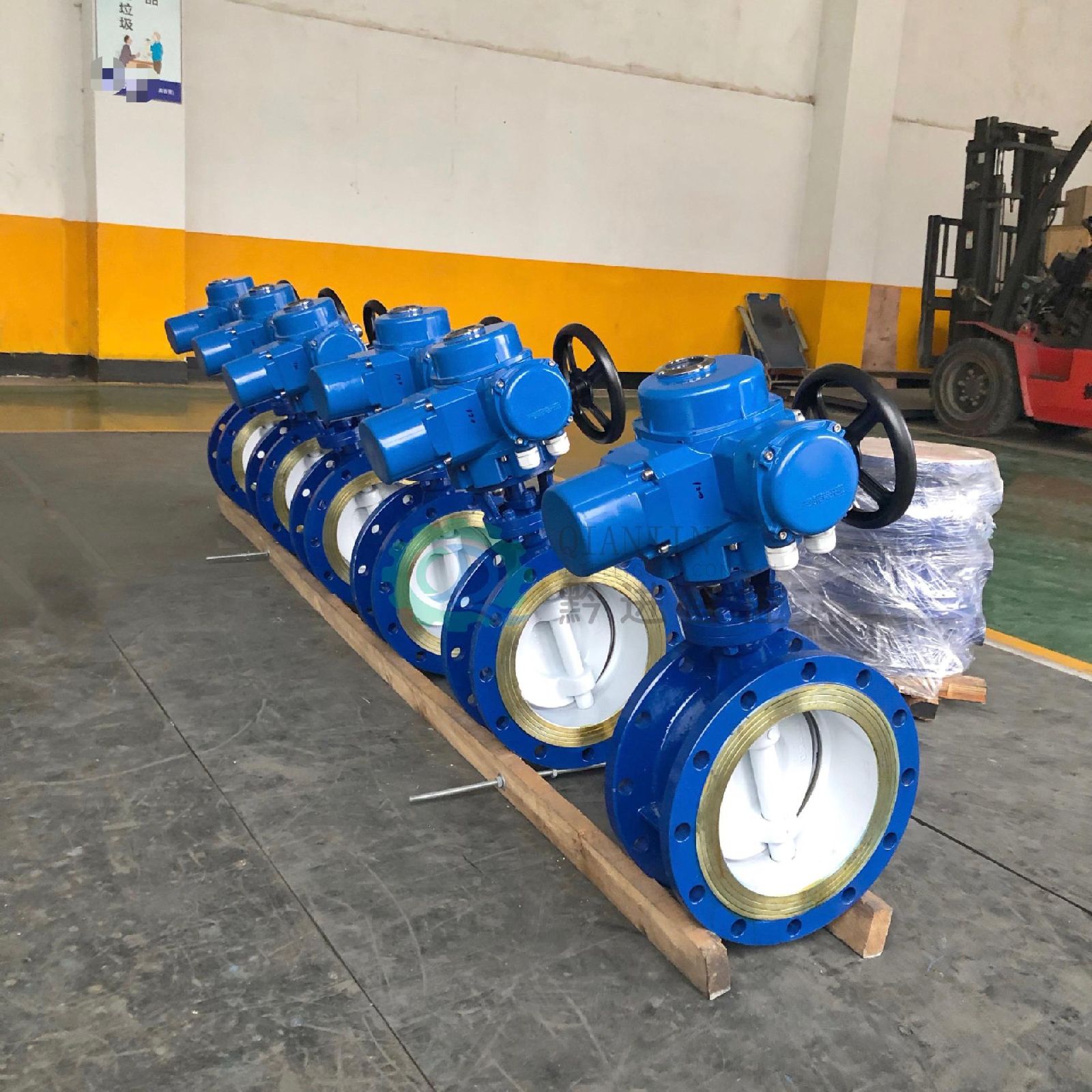

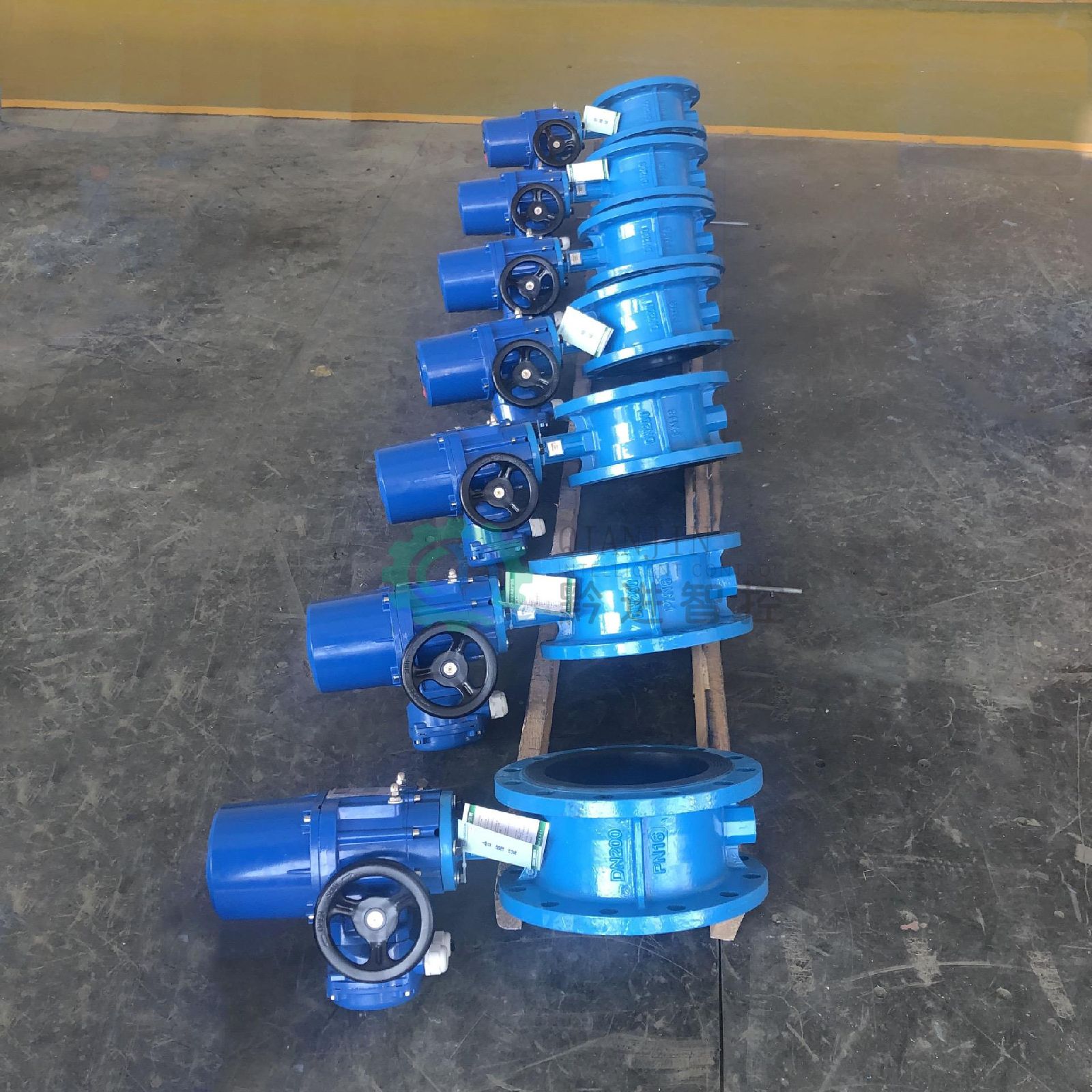

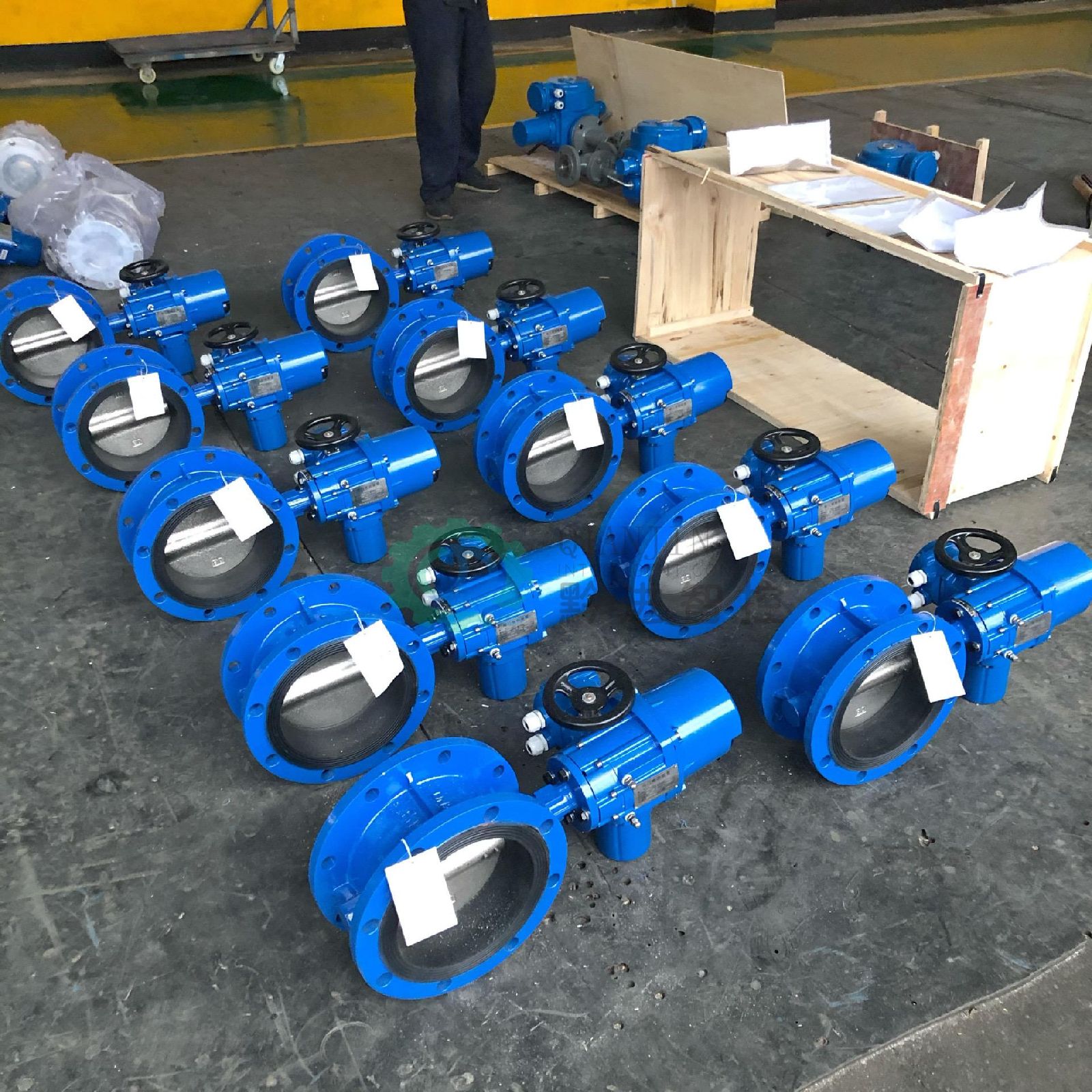

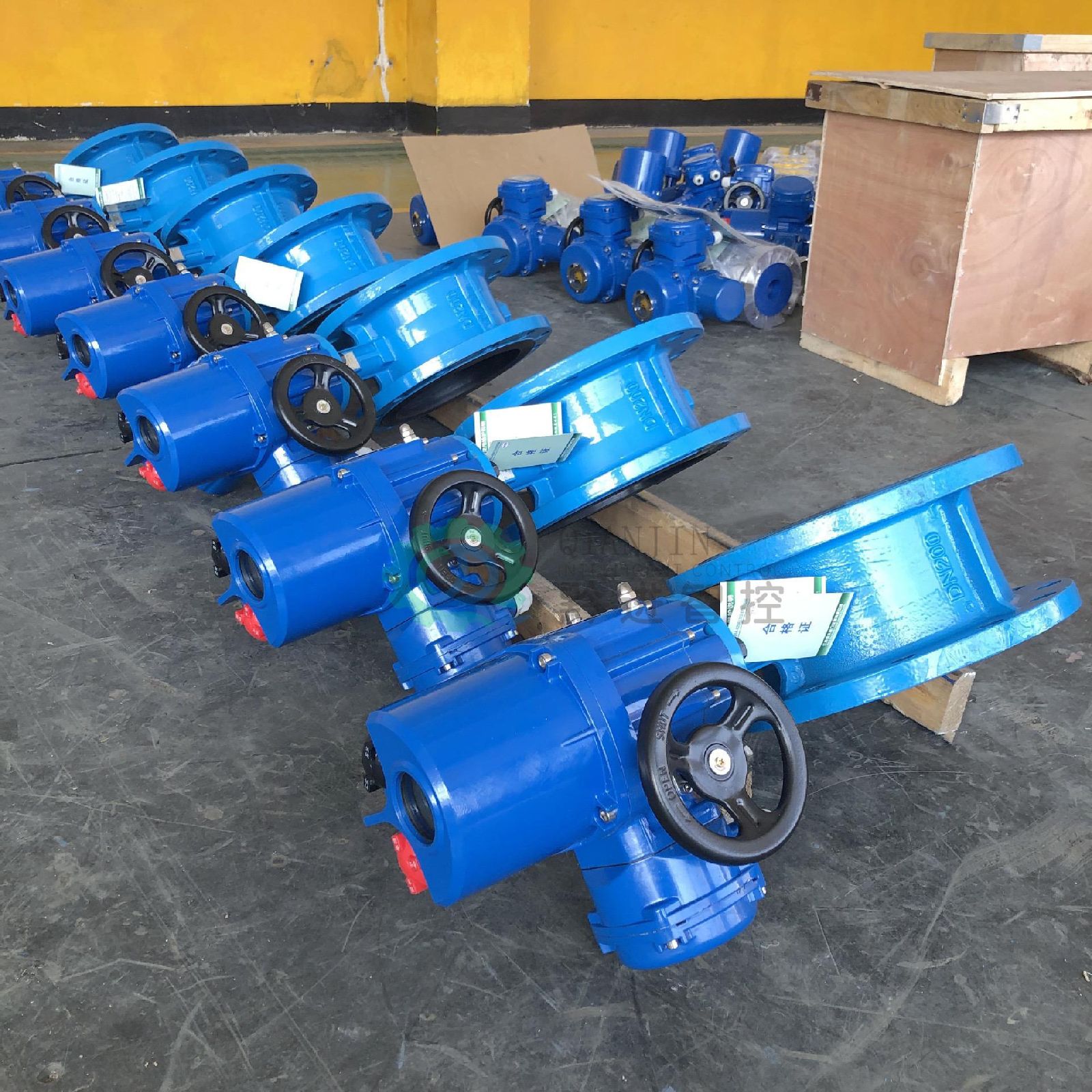

黔进智控手电两用电动蝶 远程就地控制D941X-10Q DN500

### **法兰电动蝶阀简介**

**法兰电动蝶阀**（Flange Electric Butterfly Valve）是一种通过电动执行器控制的蝶阀，采用法兰连接方式，广泛应用于工业管道系统中，用于调节或切断介质（液体、气体、粉尘等）的流动。

---

## **一、结构与工作原理**
### **1. 主要组成部分**
- **阀体**：通常为铸铁、铸钢、不锈钢等材质，两端带法兰，便于管道连接。
- **蝶板（阀瓣）**：圆盘状结构，可旋转90°以控制流量。
- **阀杆**：连接蝶板与执行器，传递扭矩。
- **密封圈**：常用橡胶、PTFE或金属硬密封，确保关闭时的密封性。
- **电动执行器**：接收控制信号（如4-20mA、开关信号），驱动阀杆旋转。

### **2. 工作原理**
- **开启**：电动执行器带动阀杆旋转90°，使蝶板与流向平行，介质流通。
- **关闭**：执行器反向旋转，蝶板垂直于流向，阻断介质。
- **调节流量**：通过控制蝶板开度（如0°~90°），实现流量调节。

---

## **二、主要特点**
✅ **结构紧凑**：体积小、重量轻，适合空间受限的管道。
✅ **启闭迅速**：90°旋转即可全开或全关，操作快捷。
✅ **流量调节性能好**：可部分开启，适用于节流控制。
✅ **低流阻**：全开时流阻小，节能高效。
✅ **多种密封选择**：软密封（橡胶/PTFE）适用于低压常温，硬密封（金属）耐高温高压。
✅ **远程控制**：支持自动化系统（如DCS、PLC）集成，实现智能化管理。

---

## **三、主要类型**
### **1. 按连接方式**
- **法兰式**：标准法兰连接（如GB、ANSI、DIN标准），适用于中大口径管道。
- **对夹式**：结构更紧凑，但需配合法兰螺栓安装。

### **2. 按密封形式**
- **软密封蝶阀**（橡胶/PTFE）：适用于水、空气、弱腐蚀性介质（≤120℃）。
- **硬密封蝶阀**（金属密封）：耐高温（≤600℃）、高压（PN16~PN64），适用于蒸汽、油品等严苛工况。

### **3. 按驱动方式**
- **开关型**：仅全开/全关（如AC220V、DC24V电动执行器）。
- **调节型**：可精确控制开度（如4-20mA信号调节）。

---

## **四、典型应用**
- **水处理**：给排水、污水处理、消防系统。
- **石油化工**：油品、气体输送管道。
- **暖通空调（HVAC）**：冷热水循环、空气调节。
- **电力行业**：冷却水系统、烟气处理。
- **食品医药**：无菌流体控制（需采用卫生级蝶阀）。

---

## **五、选型要点**
1. **介质特性**：温度、压力、腐蚀性（选择合适材质和密封）。
2. **管道尺寸**：DN50~DN2000（法兰标准需匹配）。
3. **控制方式**：开关型 or 调节型？是否需要防爆执行器？
4. **执行器参数**：电压（AC/DC）、扭矩、防护等级（IP67/IP68）。
5. **特殊需求**：防火、防腐蚀、食品级认证（如FDA）。

---

## **六、安装与维护**
### **1. 安装注意事项**
- 确保阀门流向与介质流向一致（部分蝶阀有方向要求）。
- 法兰螺栓需对称均匀紧固，避免泄漏。
- 执行器接线需符合电气规范，防止短路或信号干扰。

### **2. 维护要点**
- 定期检查密封圈磨损情况，必要时更换。
- 保持执行器干燥，防止进水或灰尘影响运行。
- 长期不使用时，应定期手动操作，防止卡涩。

---

### **总结**
法兰电动蝶阀凭借其**结构简单、控制灵活、维护方便**等优势，成为工业自动化系统中的关键控制元件。正确选型与安装可大幅提升系统效率，延长阀门寿命。
