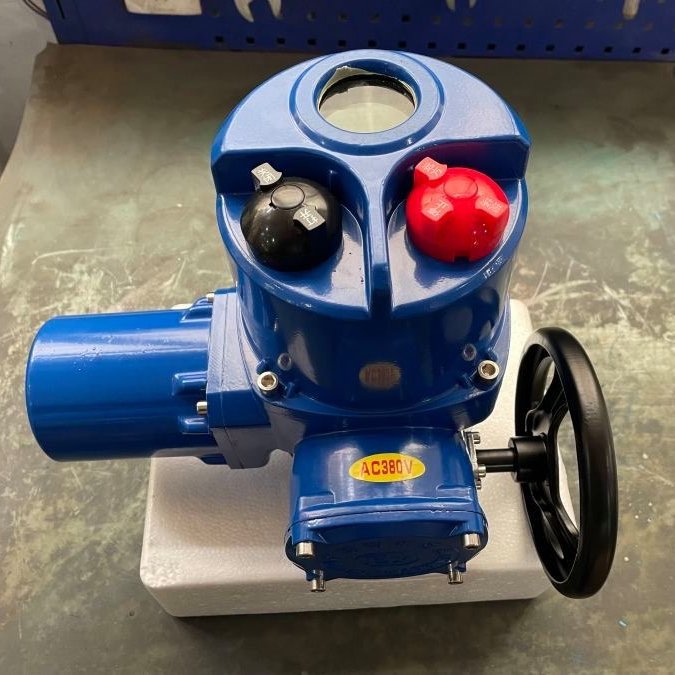

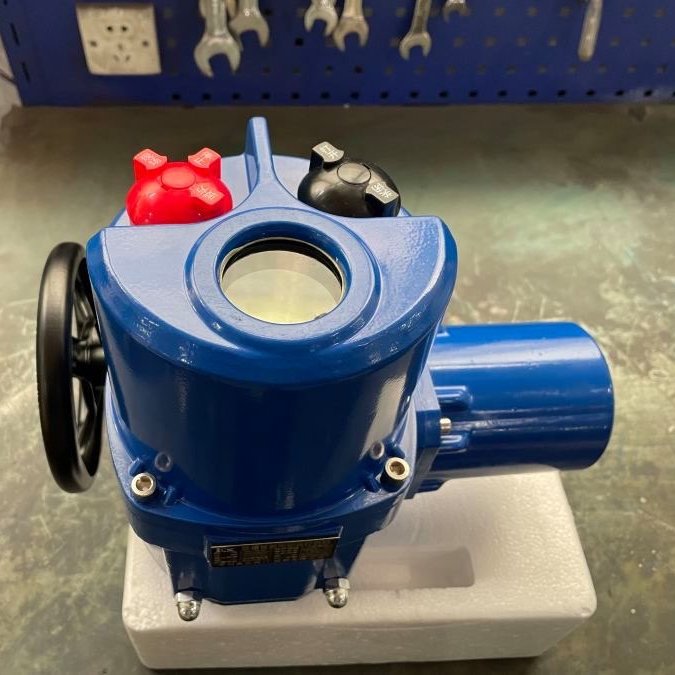

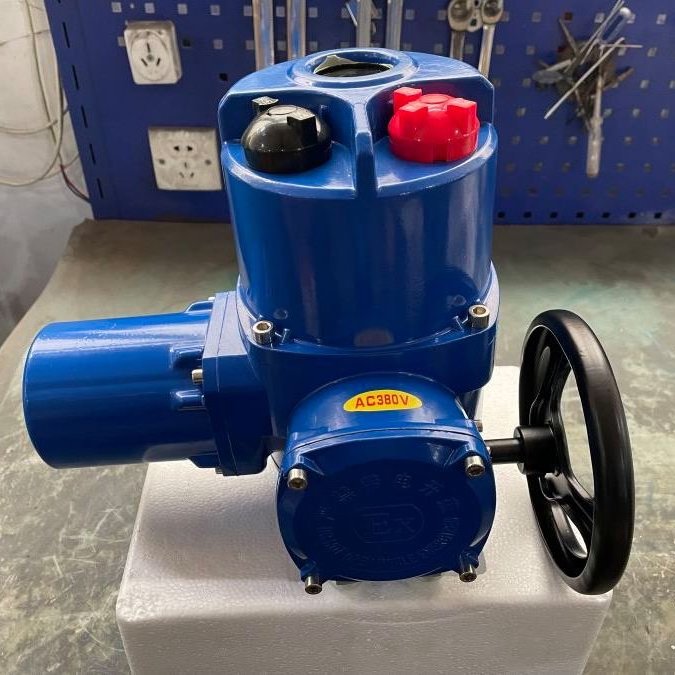

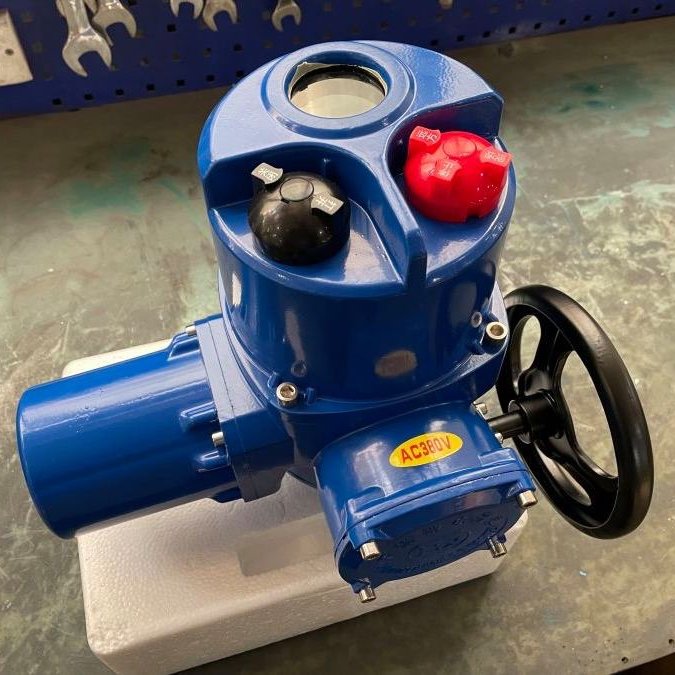

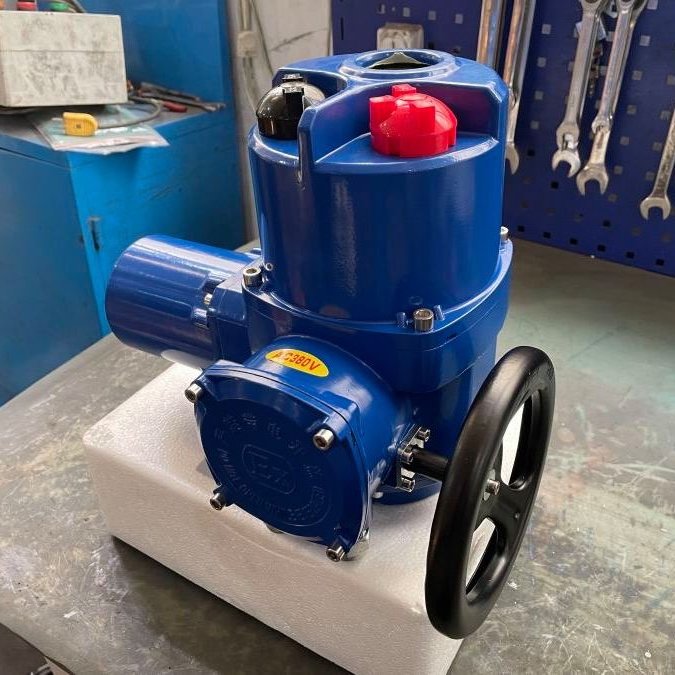

黔进智控部分回转阀门电动装置 智能开关型DQW20-0.5S3

**Z型多回转电动执行器**（又称“Z型电动装置”）是一种专用于控制**闸阀、截止阀、刀闸阀**等需要多圈旋转操作的阀门电动装置。其名称“Z型”源自其输出轴的运动方式（直线升降或旋转多圈），区别于部分回转（90°旋转）执行器。以下是详细解析：
### **1. 核心结构与工作原理**
- **传动机构**：
  - 通过电机驱动蜗轮蜗杆或齿轮组，将高速旋转转换为低速高扭矩输出，通常需要**10~1200圈**才能完成阀门全开/全关（如闸阀需旋转数十圈提升阀杆）。
  - **输出轴类型**：推力轴（直接连接阀杆）或键槽轴（通过联轴器连接）。
- **控制模块**：
  - 内置或外置控制箱，支持**开关型（开/关/停）**或**调节型（4-20mA反馈+比例控制）**。
  - 可选**总线通讯**（如Modbus、PROFIBUS）实现智能化控制。

---

### **2. 关键特点**
- **高扭矩输出**：覆盖范围广（通常**50Nm~30000Nm**），适用于大口径高压阀门。
- **多回转设计**：适配需多次旋转的阀门（如闸阀阀杆螺纹结构）。
- **防护等级**：通常IP67/IP68，防水防尘，户外或地埋环境适用。
- **安全功能**：
  - 过载保护（扭矩传感器自动切断电源）。
  - 手动/电动切换装置（紧急情况下用手轮操作）。
  - 限位开关（机械/电子式，精确控制行程）。

---

### **3. 典型应用场景**
- **水电站/核电**：高压闸阀、截止阀控制。
- **石油化工**：长输管道的主切断阀。
- **市政供水**：大型水厂闸阀的远程自动化。
- **工业锅炉**：高温高压蒸汽管道的截止阀。

---

### **4. 选型参数表**
| 参数项          | 说明/示例                          |
|-----------------|-----------------------------------|
| **扭矩范围**    | 50Nm~30000Nm（需匹配阀门启闭扭矩）|
| **电源电压**    | AC380V/220V，DC24V（防爆场合）    |
| **防护等级**    | IP67（常规）、IP68（潜水型）      |
| **控制方式**    | 开关型、调节型、智能总线型        |
| **连接方式**    | 法兰式（ISO 5210标准）、直连式    |
| **工作频率**    | 通常≤1200次/小时（避免电机过热）  |

---

### **5. 安装与调试要点**
- **机械连接**：
  - 确保执行器输出轴与阀杆同心，避免偏载损坏阀杆螺纹。
  - 法兰连接需按扭矩要求对称拧紧螺栓。
- **电气接线**：
  - 核对电源电压，接地线必须可靠。
  - 调节限位开关时，需手动将阀门运行至全开/全关位置再设定。
- **维护建议**：
  - 定期润滑蜗轮蜗杆（使用锂基脂）。
  - 检查密封圈老化情况（尤其户外安装）。

---

### **6. 对比其他类型执行器**
| 特性                | Z型多回转执行器       | 部分回转执行器（如蝶阀用） |
|---------------------|-----------------------|---------------------------|
| **输出运动**        | 多圈旋转（或直线）    | 90°旋转                   |
| **适配阀门**        | 闸阀、截止阀          | 蝶阀、球阀                |
| **扭矩需求**        | 高（阀杆螺纹阻力大）  | 中低                      |
| **控制精度**        | 高（行程长，可微调）  | 相对较低                  |
---

### **8. 特殊需求扩展**
- **防爆认证**：Ex dⅡC T6（用于易燃易爆环境）。
- **低温型**：-40℃环境适用（如LNG管道）。
- **智能诊断**：内置传感器监测振动、温度，预测维护。

如需精准选型，请提供阀门类型、口径、压力及操作频率等参数。
